あらゆる業種に対応し、自動車メーカーの図面作成に必要な、シンボル・フォーマット・電気用語辞書など、全て標準装備されています。各種PLC(TOYOPUC含)とのデータ変換にも対応しており、機能面においても、装置符号別図面や機能符号などに完全対応されています。
各国の対応言語が登録されたCSVファイルを利用することで、図面ファイル内のコイルやI/O図のコメントはもちろん、盤外形図内にあるコメントも目的の言語に一括で置き換えることができます。
主な機能
線のトリミング機能
線上にシンボルを配置すると自動で線がカットされ、シンボルを取り除くと線は自動修復します。
線の一部を削除したり引き直すなど、頻度の高い煩わしい作業から完全に解放されます。
回路バー（電気専用コマンド）
電気回路専用コマンドの結線・母線・ORを用いて、単相～４相まで一括で配線します。
配線状況を判別して、交点も自動付加されます。

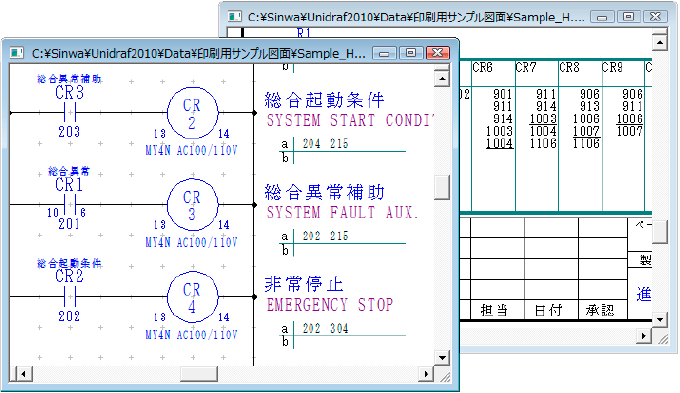

コイルリファレンス／接点上コメントの自動表示
接点の使用先番地や各接点にコイル番地やコイルコメントをリアルタイムに表示します。
コイルリファレンスは、「一覧表形式」・「コイル行の末尾」・「ＡＢ別一覧表形式」より選択できます。
また、簡単なクリック操作で関連先を検索し、素早く該当箇所にジャンプできます。
機器名／線番／ＰＬＣアドレスのカウントアップ／ダウン
機器名／線番／ＰＬＣアドレス、それぞれを指定の値から指定の進数で自動的に割り付けられます。
（８進数・１０進数・１６進数(0-F)・１６進数(0-15) 等）
渡り線番リファレンス
渡り線番を入力することにより、その線の行き先と出元の番地をリアルタイムに表示します。
また、簡単なクリック操作で渡り先を検索して、素早く該当箇所にジャンプできます。
主副コメント辞書
日本語と世界中の外国語（Unicode対応）を対応登録して、コイルコメント入力時に外国語を自動的に記入できます。
辞書データは複数所持できますので、必要に応じて切り替えて使用できます。
回路チェック
重複線番・重複コイル・重複機器・ＰＬＣアドレスの重複・接点のないコイル・コイルの無い接点・コメントのない機器・線番のない機器などを図面より検索してリストで表示できます。
さらに検索結果より素早く該当箇所にジャンプできます。
I／O アドレスより機器名／線番自動割付
入力回路作成時に、各ＰＬＣアドレスを参照して機器名・線番を自動入力しますので、大幅に手間やミスがなくなります。
容量自動設定
モーターの容量を基準に、各機器（ＮＦＢ、ＭＳ等）に容量を自動で割り付けます。
これにより単純な入力ミスもなくなり、最小限のキー入力で回路が作成できますので、データ入力時間を大幅に削減できます。
コメント編集
入力回路とソフト回路のコメントを表形式で簡単に作成・修正できます。
コピー＆貼り付けやテキストファイル等で外部とデータの受け渡しができますので、コメントの二度打ちから解放されます。
DXF／DWG変換
データ変換に不可欠なＤＸＦ・ＤＷＧファイルの読み込み・書き出しを行えます。
複数ファイルの一括処理が可能です。
外部機器一覧表＋外部／中継端子自動作成
＜外部機器一覧表＞
回路図よりＬＳ・ＳＯＬなどの外部機器の機器名／名称／線番情報を検索し、一覧形式で図面へ展開できます。
＜外部／中継端子自動作成＞
回路図より中継ボックス別に端子の数を拾い出し、適合する中継ボックスを自動選定後、図面へ展開できます。
ＬＣＳ（Language Conversion System）
各国の対応言語が登録された辞書ファイルを利用することで、電気回路内のコイルやＩ／Ｏ図のコメントはもちろん、盤外形図内にあるコメントも目的の言語に一括で置き換えることができます。
部品表作成＋部品レイアウト
作成した図面から使用部品を拾い出し集計することができます。拾い出された結果はユーザーオリジンの部品表フォーマットへ展開したり、テキストファイルへ変換することができます。
さらに各部品の形式に外形用シンボルを関連付けしておくことで、面倒なレイアウト作業の効率化を実現します。
トヨタ仕様対応
トヨタ仕様の図面作成に必要なシンボル・フォーマット・電気用語辞書等、必要なデータが標準で装備されており、装置符号別の図面、機能符号等に完全対応しています。
またTOYOPUCを始め、各種のＰＬＣデータを変換して一元化された図面が作成できますので、一般的なＣＡＤで作成しようとすると膨大な時間がかかる作業が必要最小限の工数で完成します。
ＰＬＣリンク （OP）
オプションの各社ＰＬＣリンクソフトを購入することで、ＰＬＣデータ及びコメントデータの読み込み・書き込みが可能です。
これによりハード図や入出力回路図、盤外形図を含めた一元化された図面作成・管理が実現します。
