Unidraf2010 Expert ･･････ハイグレードなパフォーマンスで効率化を追求できる『エキスパートモデル』（日本語版/英語版）

限定オプションが標準装備

スタンダードモデル（Expert LT）の限定オプションソフトになっている入・出力回路・ソフト回路のコメントを表形式で簡単に作成･修正が行える「コメント編集」や「I/O割付表」、「容量自動設定」などを標準で搭載しています。

部品表作成＋部品レイアウトを搭載。

作成した図面から使用部品を拾い出し集計することができ、拾い出された結果はユーザーオリジナルの部品表フォーマットへ展開したり、テキスト及びCSVファイルへ変換することができます。更に、作成された部品表の型式から外形図用部品シンボルを呼び出し自動配列することができます。

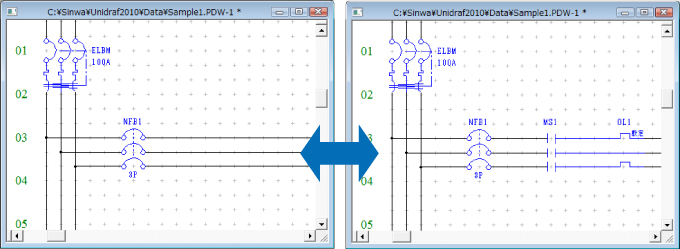

線上にシンボルを配置すると自動で線がカットされ、シンボルを取り除くと線は自動修復します。
線の一部を削除したり引き直すなど、頻度の高い煩わしい作業から完全に解放されます。

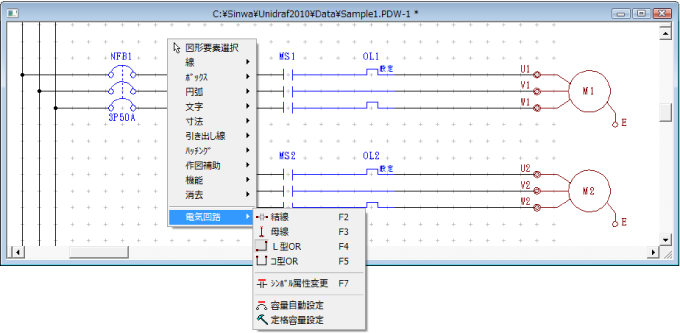

電気回路専用コマンドの結線・母線・ORを用いて、単相～４相まで一括で配線します。
配線状況を判別して、交点も自動付加されます。

接点の使用先番地や各接点にコイル番地やコイルコメントをリアルタイムに表示します。
コイルリファレンスは、「一覧表形式」・「コイル行の末尾」・「ＡＢ別一覧表形式」より選択できます。
また、簡単なクリック操作で関連先を検索し、素早く該当箇所にジャンプできます。

機器名／線番／ＰＬＣアドレス、それぞれを指定の値から指定の進数で自動的に割り付けられます。
（８進数・１０進数・１６進数(0-F)・１６進数(0-15) 等）

渡り線番を入力することにより、その線の行き先と出元の番地をリアルタイムに表示します。
また、簡単なクリック操作で渡り先を検索して、素早く該当箇所にジャンプできます。

日本語と世界中の外国語（Unicode対応）を対応登録して、コイルコメント入力時に外国語を自動的に記入できます。
辞書データは複数所持できますので、必要に応じて切り替えて使用できます。

重複線番・重複コイル・重複機器・ＰＬＣアドレスの重複・接点のないコイル・コイルの無い接点・コメントのない機器・線番のない機器などを図面より検索してリストで表示できます。
さらに検索結果より素早く該当箇所にジャンプできます。

入力回路作成時に、各ＰＬＣアドレスを参照して機器名・線番を自動入力しますので、大幅に手間やミスがなくなります。

モーターの容量を基準に、各機器（ＮＦＢ、ＭＳ等）に容量を自動で割り付けます。
これにより単純な入力ミスもなくなり、最小限のキー入力で回路が作成できますので、データ入力時間を大幅に削減できます。

入力回路とソフト回路のコメントを表形式で簡単に作成・修正できます。
コピー＆貼り付けやテキストファイル等で外部とデータの受け渡しができますので、コメントの二度打ちから解放されます。

データ変換に不可欠なＤＸＦ・ＤＷＧファイルの読み込み・書き出しを行えます。
複数ファイルの一括処理が可能です。

＜外部機器一覧表＞
回路図よりＬＳ・ＳＯＬなどの外部機器の機器名／名称／線番情報を検索し、一覧形式で図面へ展開できます。

＜外部／中継端子自動作成＞
回路図より中継ボックス別に端子の数を拾い出し、適合する中継ボックスを自動選定後、図面へ展開できます。

各国の対応言語が登録された辞書ファイルを利用することで、電気回路内のコイルやＩ／Ｏ図のコメントはもちろん、盤外形図内にあるコメントも目的の言語に一括で置き換えることができます。

作成した図面から使用部品を拾い出し集計することができます。拾い出された結果はユーザーオリジンの部品表フォーマットへ展開したり、テキストファイルへ変換することができます。
さらに各部品の形式に外形用シンボルを関連付けしておくことで、面倒なレイアウト作業の効率化を実現します。

オプションの各社ＰＬＣリンクソフトを購入することで、ＰＬＣデータ及びコメントデータの読み込み・書き込みが可能です。
これによりハード図や入出力回路図、盤外形図を含めた一元化された図面作成・管理が実現します。
